(一)泄漏設備及部位

  1.泄漏設備：苯胺合成塔

  2.泄漏部位：合成塔封頭法蘭密封面泄漏，泄漏部位密封結構見圖1：


  圖1設備泄漏部位密封結構

  (二)泄漏部位相關尺寸

  1.泄漏法蘭外徑：上、下法蘭直徑均為2920;

  2.法蘭連接間隙：最大的間隙為10mm，最小間隙為8mm;

  3.法蘭外緣與螺栓距離：最小距離為15mm;

  4.法蘭厚度：上法蘭160mm，下法蘭130mm;

  5.連接螺栓數量及規格：84條M30雙頭螺栓;

  6.兩法蘭錯口情況：有部分不錯口，最大錯口為1.5mm。

  (三)泄漏介質參數

  泄漏介質參數見下表：


  式中：S—夾具厚度，mm;

  D—夾具內徑，D=2920mm;

  Pc—設計壓力，Pc=0.2+0.4=0.6MPa;

  [σ]t—夾具材料許用應力：[σ]t=105MPa;

  —焊接系數，=1。

  (3)夾具制造

  ①采用寬度50mm，厚度為8mm鋼板煨制;

  ②補強措施：ⅰ本體中部環向周圈拼焊8鋼筋補強;

  ⅱ注劑孔處焊接M12螺母增強;

  ⅲ夾具采用六剖分，以使緊固受力均勻;

  ⅵ耳板厚度20mm。

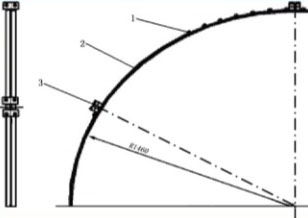

  ③夾具示意圖


  1-注劑孔;2-夾具本體;3-夾具連接耳板

  六剖分夾具示意圖

  2.密封劑選用及用量估算

  (1)密封劑的選擇;

  密封后因溫度變化密封結構材料膨脹差異，影響密封效果，為便于補注，選用Txy-8#密封劑;

  (2)用量估算

  約需密封注劑34kg。

  (五)密封效果與協調互補作用

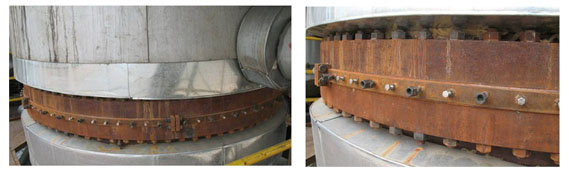

  1.密封效果(見下圖)完成注劑后進行氣密試驗，密封效果良好。


  2.工程質量與補償措施
